Чертеж садовых качелей для дачи — идея для воплощения

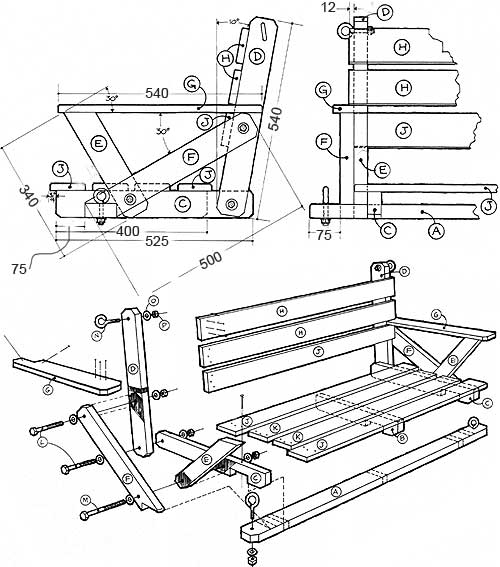

Чертеж и материалы  для изготовления садовых качелей.

Эти надежные качели мастер может построить в течение нескольких часов. Новичок в столярном деле потратит несколько дней. Но удовольствие от процесса и результата будут стоить потраченного времени.

Список материалов для изготовления качелей.

А —  Несущий брусок. Размеры  1500х90х35 мм. Количество — 1 шт.
В – Центральное ребро жесткости поддержки сидения 400х90х35 мм. Количество — 1 шт.
С – Боковые ребра сидения   525х90х35 мм.  Количество — 2 шт.
D – Боковая опора спинки  540х90х35 мм.  Количество — 2 шт.
E – Подлокотник  340х90х35 мм.   Количество — 2 шт.
F – Диагональное раскрепление 500х90х35 мм.  Количество — 2 шт.
G — Подлокотник 540х90х20 мм.  Количество — 2 шт.
H – Планка спинки качелей  1300х90х20 мм.  Количество — 2 шт.
J – Концевая планка сидения 1275х90х20 мм.  Количество — 3 шт.
К – Планка сидения  1200х90х20 мм.  Количество — 2 шт.
L  —  Болт М10×100. Количество — 4 шт.
М —   Болт М10×140. Количество — 2 шт.
N — Болт с проушиной М10×50. Количество — 4 шт.
O —  Шайбы М10. Количество — 2 шт.
С – Гайка  М10. Количество — 10 шт.
«S» – Крюк. Количество — 4 шт.
Цепь (длина определяется по факту подвеса качелей)

Фото для примера:



отсюда: housebb.ru
